Электронный регулятор/генератор пузырьков СО2

На просторах интернета я нашел интересное решение - электронный генератор пузырьков СО2
http://www.aquariump...

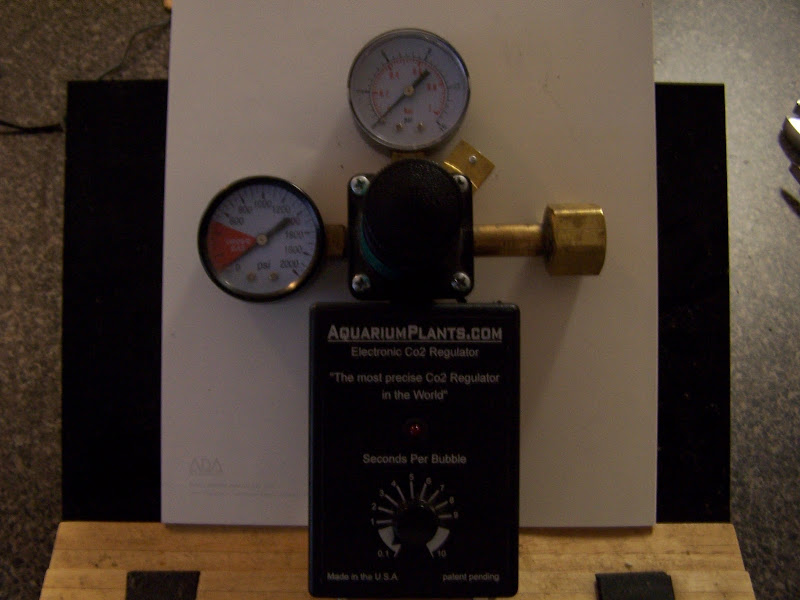

Суть проста - с помощью редуктора можно регулировать размер пузырьков, а с помощью поворотника - интервал между пузырьками, от 0,1 до 10 сек.
Картинка с форума

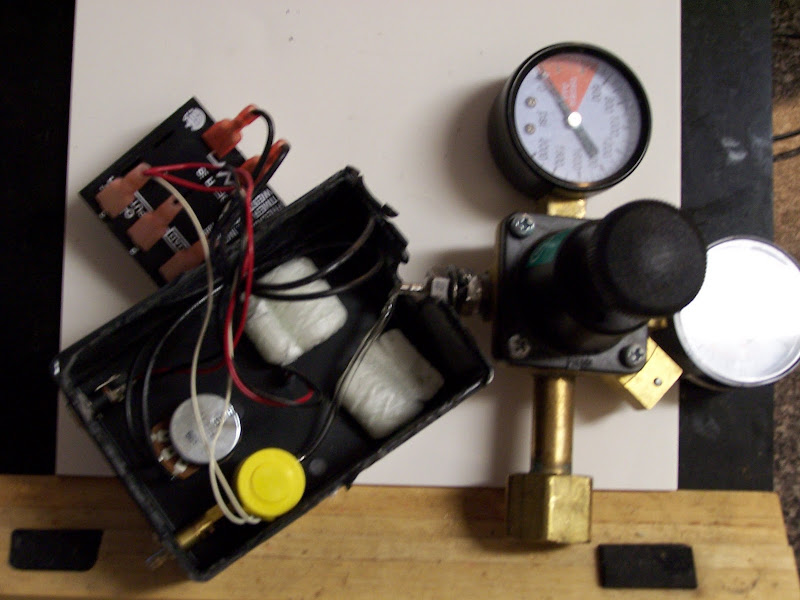

Как оказалось, любопытные люди уже вскрыли это устройство и вот что там внутри:

Картинка с форума

таймер, вот такой: http://precisiontime... |1003|1027
и миниатюрный соленоид: http://www.clippard....
+ переменный резистор для регулирования интервала.
я узнал стоимость всех деталей - около 2000 рублей, у такого регулятора можно сделать выносной пульт управления Смайлик :)

Изменено 26.11.10 автор zemike

2010-11-2323/11/2010 17:47:17
#1278922
Свой на Aqa.ru
Аквафорум рыбкаАквафорум рыбкаАквафорум рыбкаАквафорум рыбкаАквафорум рыбка
Аватар пользователя

3503 303
Москва
5 года

zemike

Не понял вопроса.
Вроде предлагаемый девайс по Вашей ссылке стоит всего 20$ ?
За такую цену - ВЕСЧЬ! Я бы взял...
2010-11-2323/11/2010 18:56:12
#1278973
Завсегдатай
Аквафорум рыбкаАквафорум рыбкаАквафорум рыбкаАквафорум рыбка
Аватар пользователя

1514 106
Russian Federation Kazan
11 мес.

сообщение zemike
На просторах интернета я нашел интересное решение - электронный генератор пузырьков СО2

Увидев слово "генератор", я было подумал, что сабж производит СО2. Но нет, он только регулирует подачу.
Идея неплохая, и я думаю что за такими регуляторами будущее.
Судя по фото, точно настроить подачу в диапазоне 0,1...1 с/п будет сложновато.
2010-11-2323/11/2010 18:57:57
#1278975
Посетитель
Аквафорум рыбкаАквафорум рыбка
Аватар пользователя

243 3
Москва
8 года

сообщение Tetera
Вроде предлагаемый девайс по Вашей ссылке стоит всего 20$ ?
За такую цену - ВЕСЧЬ! Я бы взял...

К сожалению, 20$ стоит только соленоид. Я теперь жду ответа от производителя таймера.

Если вам интересен сам соленоид, то могу добавить вас в мой заказ, если буду заказывать Смайлик :)



Судя по фото, точно настроить подачу в диапазоне 0,1...1 с/п будет сложновато.

Согласен... Но я думаю, что можно поставить переменный резистор с более тонкой настройкой.
2010-11-2323/11/2010 20:47:28
#1279077
Завсегдатай
Аквафорум рыбкаАквафорум рыбкаАквафорум рыбкаАквафорум рыбка
Аватар пользователя

1514 106
Russian Federation Kazan
11 мес.

zemike

А не будет ли соленоид щелкать с каждым пузырьком, как обычно щелкает э/м клапан при включении/выключении?
Интересно бы узнать уровень шума.
2010-11-2323/11/2010 21:42:04
#1279135
Свой на Aqa.ru
Аквафорум рыбкаАквафорум рыбкаАквафорум рыбкаАквафорум рыбкаАквафорум рыбка
Аватар пользователя

3503 303
Москва
5 года

zemike

Спасибо, пояснили. Соленоид за 20 - не нужен, есть штатный от Серы...

Я бы таймер не стал покупать - при известном напряжении сил сделать из рассыпухи - плёвое дело, добавить силовик на полевом транзисторе. "Чип и Дип" здесь рулят... С любой, наперед заданной точностью...

Замечу в скобках: какая бы сумасшедшая точность выставления подачи не была - она не будет нормально работать без отрицательной обратной связи по концентрации СО2. В нашем случае - электронный рН-метр. Зато, используя его, можно вообще наплевать на точность подачи, используя обычный, совковый редуктор - электроника сама отработает по изменениям рН... Например, у меня скорость подачи может колебаться от 1 до 5-7 пузырьков в секунду, обеспечивая точность удержания рН в пределе 0.05. Упирается только в частоту срабатывания клапана - от 1 до 5-7 в сутки...
2010-11-2424/11/2010 11:48:01
#1279627
Посетитель
Аквафорум рыбкаАквафорум рыбка
Аватар пользователя

243 3
Москва
8 года

сообщение Elohim_Meth
А не будет ли соленоид щелкать с каждым пузырьком, как обычно щелкает э/м клапан при включении/выключении?
Интересно бы узнать уровень шума.

Нашел видео:
тиканье отчетливо слышно.


В нашем случае - электронный рН-метр.

Сколько он стоил? Что-то мне попадались дорогие модели + морока с датчиком.
2010-11-2424/11/2010 18:33:51
#1280053
Завсегдатай
Аквафорум рыбкаАквафорум рыбкаАквафорум рыбкаАквафорум рыбка
Аватар пользователя

1514 106
Russian Federation Kazan
11 мес.

сообщение zemike
Нашел видео:
тиканье отчетливо слышно.

Мда... С моими 5-6 bps будет сплошной треск...
Да и ни один соленоид долго не проживет в таком режиме.
2010-11-2424/11/2010 19:05:55
#1280093
Свой на Aqa.ru
Аквафорум рыбкаАквафорум рыбкаАквафорум рыбкаАквафорум рыбкаАквафорум рыбка
Аватар пользователя

3503 303
Москва
5 года

Сколько он стоил? Что-то мне попадались дорогие модели + морока с датчиком. zemike

Прошлое время, наверно, мало интересно. Отвечу: покупал в 2001, Sera seramic, около 270$. Всё в одном флаконе. Датчик служит до сих пор. Смайлик :P
Два или три раза его чистил спецжидкостью - не помню, какой, тоже от Серы...
2010-11-2525/11/2010 11:03:25
#1280682
Посетитель
Аквафорум рыбкаАквафорум рыбка
Аватар пользователя

243 3
Москва
8 года

Получил цены от производителей, набор таймер + соленоид и фитинги на 4 мм будет стоить около 2000 р.

2010-11-2626/11/2010 18:53:29
#1282066
Свой на Aqa.ru
Аквафорум рыбкаАквафорум рыбкаАквафорум рыбкаАквафорум рыбкаАквафорум рыбка
Аватар пользователя

2704 198
Москва
7 года

Данный девайс на ебэе стоит 190 убиенных енотов - абсолютно не вижу в нём смысла (если конечно Вы не любитель монотонных щелчков), в то время как там же можно спокойно купить привычный комплект редуктор/эм клапан/игольчатый клапан по цене ок 50 долл., тоесть в 4е раза дешевле, причём за меньшие деньги игольчатый клапан намного точнее отрегулирует кол-во подаваемого газа и избавит Вас от надоедливых щелчков.

2010-11-2626/11/2010 20:33:11
#1282139
Посетитель
Аквафорум рыбкаАквафорум рыбка
Аватар пользователя

243 3
Москва
8 года

сообщение OMEGARUS
Данный девайс на ебэе стоит 190 убиенных енотов - абсолютно не вижу в нём смысла (если конечно Вы не любитель монотонных щелчков), в то время как там же можно спокойно купить привычный комплект редуктор/эм клапан/игольчатый клапан по цене ок 50 долл., тоесть в 4е раза дешевле, причём за меньшие деньги игольчатый клапан намного точнее отрегулирует кол-во подаваемого газа и избавит Вас от надоедливых щелчков.

В том-то и дело, что "привычный комплект" с доставкой будет 50+30=80$, но вот качество у него будет весьма низкое. Как раз "электронный дозатор" обеспечит более точную регулировку. Если его делать самому, то его цена будет около 3200 р. (редуктор российский + шланги + "электронный дозатор")

Срок службы соленоида заявлен в 1 млрд. циклов, т.е. 64 года при 1 пузырь/сек.
