Насыщение воды углекислотой - вечная тема форумов по аквариумистике. Фирменное оборудование, предназначенное для этого, слишком дорого для массового потребления, а красивые растения в своем аквариуме каждый хочет видеть. И вот последователи Кулибина совершенствуют аппараты Киппа или изобретают идеальные бродильные установки, из которых брага уже никак не может мутным потоком хлынуть в аквариум. А самые смелые и умелые заполняют углекислотой огнетушители и приделывают к ним игольчатые клапаны... Но я пошёл другим путем...
 |

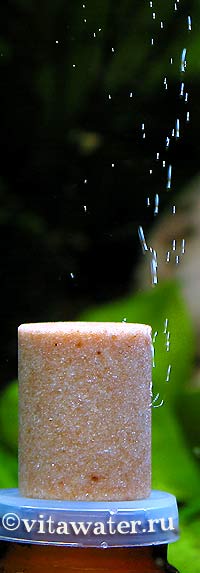

На картинках, окружающих этот текст, представлен конечный результат моих двухдневных изысканий. Из распылителя поднимаются пузырьки CO2. Интенсивность потока зависит от плотности камня. Для устройства, которое в нескольких модификациях подробно будет описано ниже, подойдут только корундовые тяжелые и плотные распылители, дающие мелкие пузырьки. Потока пузырьков на верхней фотографии вполне хватит, чтобы снабжать аквариум на 50-100 л, достаточно плотно засаженный растениями. Пузырьки будут непрерывно идти часов 8-9, а концентрация углекислоты в аквариуме может подняться до 25-30 мг/л. На фото слева поток посильнее. Его хватит на 6-7 часов и он обеспечит углекислотой двухсотлитровый аквариум с неплотной посадкой растений. Какова будет концентрация (CO2) зависит от многих факторов: геометрии аквариума, потоков воды в нем (от помп и аэрации), от интенсивности и качества освещения и конечно же от количества растений - потребителей углекислоты. |
 |
 |
| Это все устройство в сборе. Вообще всё! Целиком и полностью! | |
Устройство очень компактно и чрезвычайно дешево. Пузырьки CO2, выходящие из распылителя, поднимаясь к поверхности, разбиваются на совсем мелкую "газовую пыль", которая уносится потоком от помпы и быстро растворяется. Здесь показан поток максимальной величины. Вам вряд ли понадобится больший, скорее всего придется добиваться уменьшения выхода углекислоты, подбирая более плотный камень. Камушков-распылителей лучше сразу купить несколько. Следует отметить, что это самый дорогостоящий элемент конструкции (15 руб., если заказывать его через наш Интернет-магазин), все остальное дешевле. Можно, однако, обойтись и без распылителя, но тогда понадобится отрезок ткани колготок...
А теперь я расскажу обо всём по порядку.
Всё началось с того, что мы наконец-то разместили калькулятор, определяющий содержание углекислоты в аквариуме и подробные объяснения того, что и как он считает. Захотелось с этой считалкой поиграть, причем с пользой для дела, к примеру оценив эффективность работы кого-либо устройства генерации CO2. С брагой мне возиться совсем не хотелось и тут я вспомнил, что есть специальные таблетки от "Серы", насыщающие воду углекислотой. Мне эти таблетки купили и привезли, а о том, что к ним еще специальное устройство нужно, я просто не знал. И вот бросил я эту таблеточку в воду, а она тут же выдала целый фонтан пузырей в стиле шипучего аспирина УПСА. Шоу длилось очень недолго, таблетка растворилась всего за несколько минут. Тут только я понял, что нужен специальный реактор, замедляющий процесс, а сама-то таблетка, вероятно, просто представляет собой смесь органической кислоты с содой. Как сделать самодельный реактор я сообразил тут же: в крышке баночки из-под азипирина проковырял небольшое отверстие, в саму баночку засунул разломанную на части таблетку, закрыл уже дырявой крышкой и поместил в аквариум - работает! Из отверстия раз в секунд 6 стал появляться небольшой пузырек газа. Он увеличивался и наконец отрывался и улетал. Пока пузырек рос, он перекрывал воде вход в баночку. Таким образом, вода поступала в реактор не постоянно, а небольшими дозами, что здорово замедляло скорость разложения таблетки. Одна беда, довольно крупный пузырек быстро улетал к поверхности, почти не растворяясь в воде. Надо было еще и диффузор придумать.
Размышляя над конструкцией диффузора, я добрел до ближайшего магазина и купил лимонную кислоту (3 руб.) и соду (6 руб. 60 коп.). Надо сказать, что эти траты выгодно отличались от расхода на серовские таблетки. Они были меньше примерно в 60 раз!

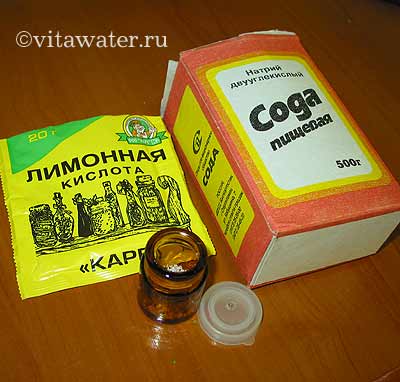

Вот он, общедоступный набор юного химика. Реагенты можно без долгих поисков купить в обычном продуктовом магазине

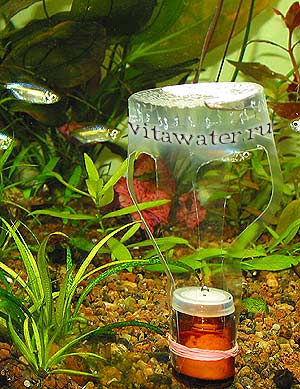

Первый блин часто получается комом. Это один из таких блинов. Первый диффузор я сделал из пластикового стаканчика (у нас в таких петушки живут, а еще из них пиво пить можно). В дне стаканчика проделаны отверстия для улучшения диффузии углекислоты. Вышло что-то вроде дырявого парашюта. Вырезанный из стакана парашютик прикреплен к баночке с реагентом с помощью резинки. Виден пузырек растущий из отверстия в крышке.
Скорость диффузии оказалась на удивление низкой. Газ скапливался под куполом и очень скоро парашют взлетел. Получилась забавная игрушка: устройство взлетало, некоторое время плавало у поверхности, рано или поздно сбрасывало через отверстия лишний газ и тонуло. Потом все повторялось снова. Плавая, устройство попадало под струю помпы, сильно наклонялось, при этом в отверстие проникало слишком много воды, реакция сильно ускорялась и парашют летал по аквариуму все активнее. Зрелище получалось довольно занятное.
Надо сказать, что Живой Уголок действительно в полной мере оправдывает свое название. Как нам не раз говорили люди, впервые у нас оказавшиеся, контора больше всего походит на штаб революции. Постоянно звонят несколько телефонов сразу, кто-то выносит, а кто-то наоборот вносит коробки с рыбой, здесь же одну рыбу распаковывают и сажают на карантин, а другую - ловят и упаковывают, персонал бодро лазает у стоек с аквариумами по стремянкам... Работа кипит... Вот почему я несколько отрывался от коллектива, предаваясь созерцанию парашютиков в аквариуме. Впрочем, зрелище было настолько завораживающим, что самые разные люди, включая и нашего директора, часто составляли мне компанию.
С помощью этого устройства удалось поднять концентрацию СО2 до 10-12 мг/л в 200 л аквариуме (исходно концентрация углекислоты составляла 3.5 мг/л), работало оно, прежде чем выдохнуться окончательно около 3 часов.
Вот с такими малоутешительными результатами закончился первый день моих исследований.
Второй день ознаменовался появлением в аквариуме такого странного предмета:

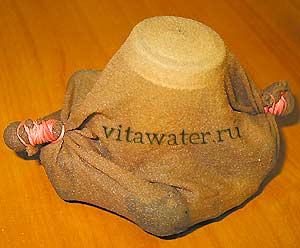

Свой самодельный реактор я поместил в "рукав", отрезанный от старых колготок. Пузырьки газа наполняют полость, но не могут свободно выходить, так как ткань достаточно плотная. Я положил внутрь несколько достаточно больших, как мне показалось, камешков, чтобы реактор не всплыл. Но недооценил подъемную силу. Конструкция всё равно всплыла:
Зрители были в восторге.

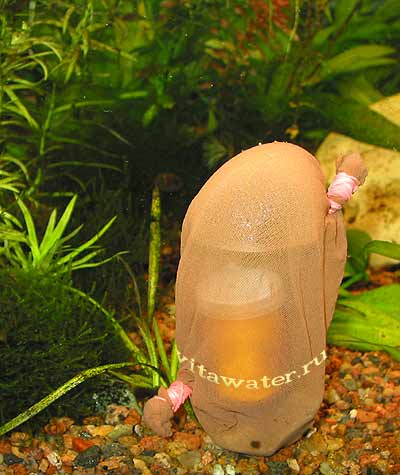

В следующий раз я положил камней побольше. Весь агрегат собрал на на столе, а затем аккуратно, крышкой вверх, чтобы в баночку с реагентом не набралось много воды, опустил его в воду.
Всё получилось как нельзя лучше. Выяснилось, что устройство способно к саморегуляции по принципу отрицательной обратной связи. Если оно начинает выделять слишком много СО2, то газ вытесняет воду из мешка настолько сильно, что крышка с отверстием оказывается вне воды. Именно такая ситуация показана на фото вверху. Вода перестает поступать в реактор и выделение углекислоты прекращается.

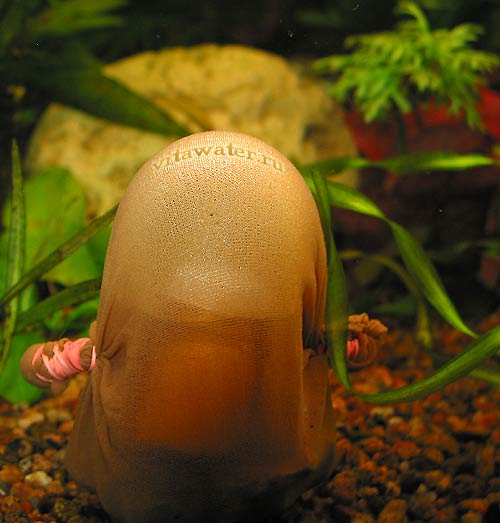

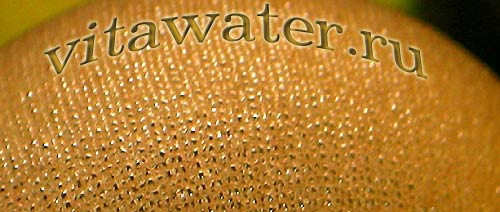

Теперь газ постепенно диффундировал в воду, благо площадь его контакта с водой очень велика. Давайте посмотрим на сделанный из колготок диффузор поближе:
С водой контактирует огромное количество маленьких пузырьков. Газ легко уходит в воду, ведь растворимость у СО2 очень хорошая. Когда пузырь сдуется до такой степени, что вода снова зальет крышку баночки с реагентом и начнет поступать внутрь, опять начнет вырабатываться углекислота и пузырь снова надуется, оттеснив воду от крышки и прекратив реакцию.
Описанное здесь устройство может работать 10-12 часов и более. Это зависит от величины отверстия в крышке и количества реагента. Оно способно поднять концентрацию углекислоты в 100 л аквариуме до 20 мг/л. В двухсотлитровом аквариуме оно поддерживало концентрацию 12 мг/л весь день. А этого уже вполне достаточно для неплохого самочувствия растений.

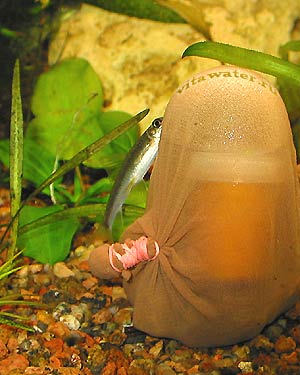

Мешают работе устройства любознательные рыбки:
Индийские водорослееды и летающие лисички сначала очень заинтересованно начинают шнырять около нового предмета в аквариуме, затем пытаются поскоблить пузырь:
Под их натиском он пропускает большие пузыри СО2 и сдувается. Вода раньше времени покрывает пузырек. В результате реактор вырабатывает лишнюю углекислоту, которая бесполезно пропадает. Время работы генератора сокращается.
Описанное здесь устройство настолько простое, что его может сделать любой желающий. Оно достаточно безопасно, так как количество соды и лимонной кислоты в реакторе очень мало для того чтобы причинить значимый вред, окажись они в аквариуме. Другое дело, что внешний вид у такого генератора, прямо скажем, не очень-то презентабельный. Но его и не обязательно выставлять напоказ, а можно спрятать в гуще растений у задней стенки. Если поместить генератор на течении вблизи фильтра, то скорость поступления углекислоты в воду заметно возрастет. Можно использовать большую по размеру баночку из-под лекарств, тогда и углекислого газа можно получить больше. Словом, как и любое другое самодельное и очень дешевое устройство, этот генератор требует творческого подхода со стороны аквариумиста. Важно правильно подобрать диаметр отверстия в крышке: оно должно быть 1-3 мм в диаметре в зависимости от потребности аквариума в углекислоте, а также правильно расположить реактор в аквариуме.
Вариант с распылителем в качестве диффузора и замедлителя поступления воды выглядит гораздо изящнее и работает немногим хуже. Сейчас я покажу как его собрать и зарядить.

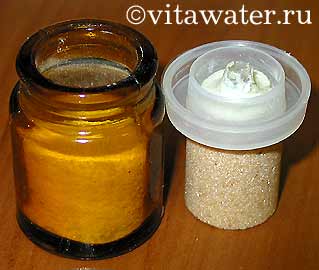

Вот баночка из-под азипирина и распылитель. Подойдут пузырьки от любых других лекарств с похожими крышками. Но баночки должны быть стеклянными, иначе возникнут сложности с их утоплением. Белыми стрелками помечен край распылителя, и то, как его надо обработать, чтобы патрубок легко и плотно вошел в отверстие. Это очень важный момент! Вода не должна подтекать в месте соединения. Иначе будут выделяться крупные и бесполезные пузыри СО2сбоку от распылителя.
| Патрубок распылителя "в натяг" пропускают в отверстие крышки. |  |
 |
Важно дополнительно герметизировать стык. К полиэтиленовым крышкам мало что липнет. Вполне подходит жевательная резинка достаточной степени поюзанности. Практика показала что для надежной изоляции надо упорным жеванием подготовить не менее двух резинок. |
Теперь приступим к составлению смеси лимонной кислоты и соды.

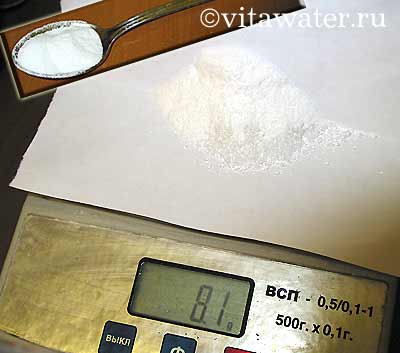

Чайная ложка не лежит на весах, она в несколько уменьшенном виде вставлена на фото. Это же количество лимонной кислоты на весах. Весы и навеска при разрешении экрана 1024*768 выглядят в натуральную величину. Теперь добавим пищевую соду:
Надо стараться смешивать кислоту и соду в весовой пропорции 1:1. Если совсем строго следовать уравнению реакции, то соды должно быть немного больше (в 1.2 раза). По показаниям весов видно, что кислоты у нас было 3.7 г, а соды - 4.4. Я попал в указанную пропорцию. Сода имеет больший удельный вес, чем лимонная кислота. Поэтому, если лимонную кислоту зачерпнули с горкой, то соду надо черпать уже без горки. Реактор будет работать даже если сильно ошибиться в пропорциях, но время работы снизится. Как видно, общий вес реагентов составил 8.1 г.
Это не полная загрузка азипиринового пузырька, всего в него помещается около 13 г волшебного зелья. Но для небольшого аквариума (литров на 40-50) больше и не надо. Перед засыпкой в реактор соду и лимонную кислоту надо хорошо перемешать.
Ясное дело, что чем больше реагента поместить в реактор, тем дольше он будет работать. А если использовать более емкие пузырьки, то время их работы еще более возрастет. Другое дело, целесообразно ли это? Правильно настроенный азипириновый пузырек способен работать примерно 12 часов будучи заключенным в ткань от колготок и около 8 часов с распылителем. Этого достаточно, чтобы обеспечить аквариум на 100-150 л со среднестатистической плотностью посадки растений на один световой день. Ночью углекислота не нужна. Можно один раз в неделю заготовить 7 штук таких реакторов и каждое утро при включении света опускать по одному. Если привязать к реактору нитку, то его будет совсем просто извлечь из аквариума вечером.
И в заключение посмотрим на еще одну картинку:
 |

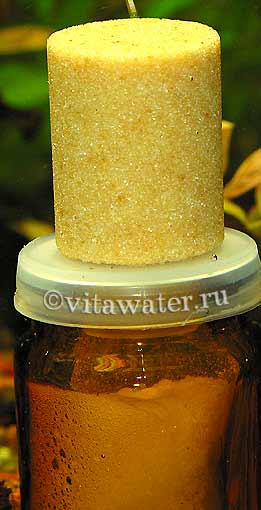

Не все крышки одинаково герметичны. Эта подтекает по левому краю: слева в банке-реакторе видно много пузырей. Значит газ будет выделяться очень интенсивно, а слишком много разом его не надо. В этой связи есть смысл промазать крышку изнутри вазелином или сделать герметизирующую прокладочку опять же из жевательной резинки прежде чем закрывать реактор, тогда вероятность подтекания будет куда ниже, а устройство будет работать дольше. |
Обратите внимание! Воды как таковой в реакторе вообще не видно. Если окажется так, что реагент вдруг оказался покрыт водой, значит крышка безнадежно протекает, или если это "колготочный" реактор, то отверстие в крышке великовато, или вы неудачно опустили устройство на дно. Сквозь достаточно прозрачную колготочную ткань хоть плохо, но видно как идут дела в реакторе.
Итак, перед вами самоделка в стиле ОЧ.Умелых ручек. Всё необходимое для её изготовления можно купить в продуктовом магазине и отыскать дома. Даже если у вас нет подходящего распылителя, то уж старые колготки (чулки, носки) в доме найдутся. С помощью размещенного на нашем сайте калькулятора и тестов на рН и kH можно легко оценить её эффективность и настроить под потребности вашего аквариума.
Удачного и увлекательного бульканья! Я потратил на это три дня, но получил массу удовольствия... И не только от созерцания неспешной работы генератора СО2, но также и от наблюдения за выражением лиц посетителей Живого Уголка, которые напряженно пытались понять, что это у доктора за фиговины в аквариумах то пузыряют, то ныряют.
Редакционный отдел "Живой Воды".
