Вячеслав666 На премодерации 430 33 Лосино-Петровский 23 дн.	Ответить СД светильник на СREE диодах для 400 л. Подскажите схему сборки. (страница 3)
	Хочу из этих комплектующих сделать светильник, только не на 600л и длинна проведя не 160см, а на 400 длянна 130см.Может светодиодов поменьше.Не подскажите схему по сборке.? Контpoллep упpавления свeтoм TС420 - 1 шт.; 2. Дpaйвeр светодиодный Mеаn Well AС-DC HLG-320H-48В - 1 шт.; 3. Дpaйверы LDD-700H - 10 шт. + РCB Вoard LDD Dimmer Contrоllеr - 2шт. + драйвepы LDD-700Н - 6 шт. зaпас; 4. Профиль алюминиевый ТПК-011, длинна 1.6 м - 1 шт. 5. Диоды оригинальные, из США bаsе fоr fish tаnk: - 10рсs х СRЕЕ 5W ХТЕ ХТ-Е Rоyаl Вluе 450nm-455nm LЕD + 20mm Stаr РСВ; - 40рсs Сrее ХРG2 ХР-G2 5W LЕD Сооl Whitе 6000-6500К Lаmр Веаd Сhiр + 20mm рсb; - 10рсs 3535 3W Сyаn Нihg Роwеr LЕD Веаd 490nm -495nm + 20mm РСВ stаr bаsе 700mА; - 5рсs Сrее ХRЕ Q5 1-3W Rеd 620-625nm Light LЕD Еmittеr Сhiр+ 20mm РСВ stаr Ваsе; - 20Х Сrее ХТЕ ХТ-Е Nеutrаl Whitе LЕD Light Веаd + 20mm Stаr Ваsе 1W-5W Еmittеr. К этому комплекту нужно докупить только блок питания для контроллера ТС420, например: SD-100С-12, DС/DС преобразователь, 100Вт, вход 36-72В, выход 12В/8.5А. Так как питание драйверов и контроллера должно быть от одного блока! На драйвера 48, а на контроллер 12В через DС-DС соnvеrtеr 48 tо 12V fоr thе ТС420. + проводка, термоклей, оргстекло и крепления подвесов на троса для профиля, паяльник и прямые руки) Вариантов реализации данного проекта много, на первом фото один из вариантов, схему моего проекта отдам покупателю при продаже.
	2021-06-0606/06/2021 16:56:45 #2911945 Нравится KoRvin

Вячеслав666 На премодерации 430 33 Лосино-Петровский 23 дн.	Ответить
	Constantin_K Контроллер через программу на телефоне или на компьютере работает.Ни знаю Што написано на чипах.Все супер.Клеел сборки на термо скотчь (он уже есть на сборках)и термопасту.Профил нагревается но не сильно.
	2022-11-1515/11/2022 22:43:07 #3045811

KoRvin Свой на Aqa.ru 10033 6785 Москва 6 час.	Ответить
	Вячеслав666 Как там расположены хоть вверх ногами Ну так можно было тогда вообще располажить с права синие диоды, с лева красные а все остальные посередине. Какая разница как расплологать, светить один фиг будут, и ярко! И вода какнибуть смешает спектр. Просто думал что если что то делаешь надо делать правильно а не как нибуть вверх ногами. Изменено 15.11.22 автор KoRvin
	2022-11-1515/11/2022 23:18:36 #3045818

KoRvin Свой на Aqa.ru 10033 6785 Москва 6 час.	Ответить
	Вячеслав666 Предствьте, купили вы новую дверь в квартиру а у нее личинка и замочная скважина на 20 см ниже расположена. Уверяю вас, это не будет большой проблемой, вы через некоторое время привыкните. Я привык даже к тому что у меня выклюяатели в ванную и туалет были перепутаны местами. Но по моему личному мнению лучьше все делать сразу правильно. Или вы не согласны с этим?
	2022-11-1515/11/2022 23:39:37 #3045823

Вячеслав666 На премодерации 430 33 Лосино-Петровский 23 дн.	Ответить
	KoRvin Я с вами согласен.Но светит хорошо, растения отлично наберают красный цвет, с мг такова не было.И цена на тот момент для меня была отличная, сейчас ценник вырос намного, но я понимаю не из за жадности мастера , а сами знаете из за чего.У других ценники вообще такое ощущение как будто с летающий тарелки скрутили.Если так дальше пойдет наверное выгодней с Али брать заводские, типа vivid или ещё там какие у них не плохие есть.
	2022-11-1616/11/2022 13:08:31 #3045928

Human77 Посетитель 77 10 Лысьва 2 года	Ответить
	chew подскажите как запитали эти линейки, от каких драйверов, как крепили к корпусу, управление как организовали? Тоже собираюсь собирать светильник, рассматриваю разные варианты, в том числе комбинированный, линеек этих с одиночными цветными светодиодами Изменено 2.12.22 автор Human77 Изменено 2.12.22 автор Human77
	2022-12-0202/12/2022 14:52:30 #3049624

chew Посетитель 463 207 Москва 1 дн.	Ответить

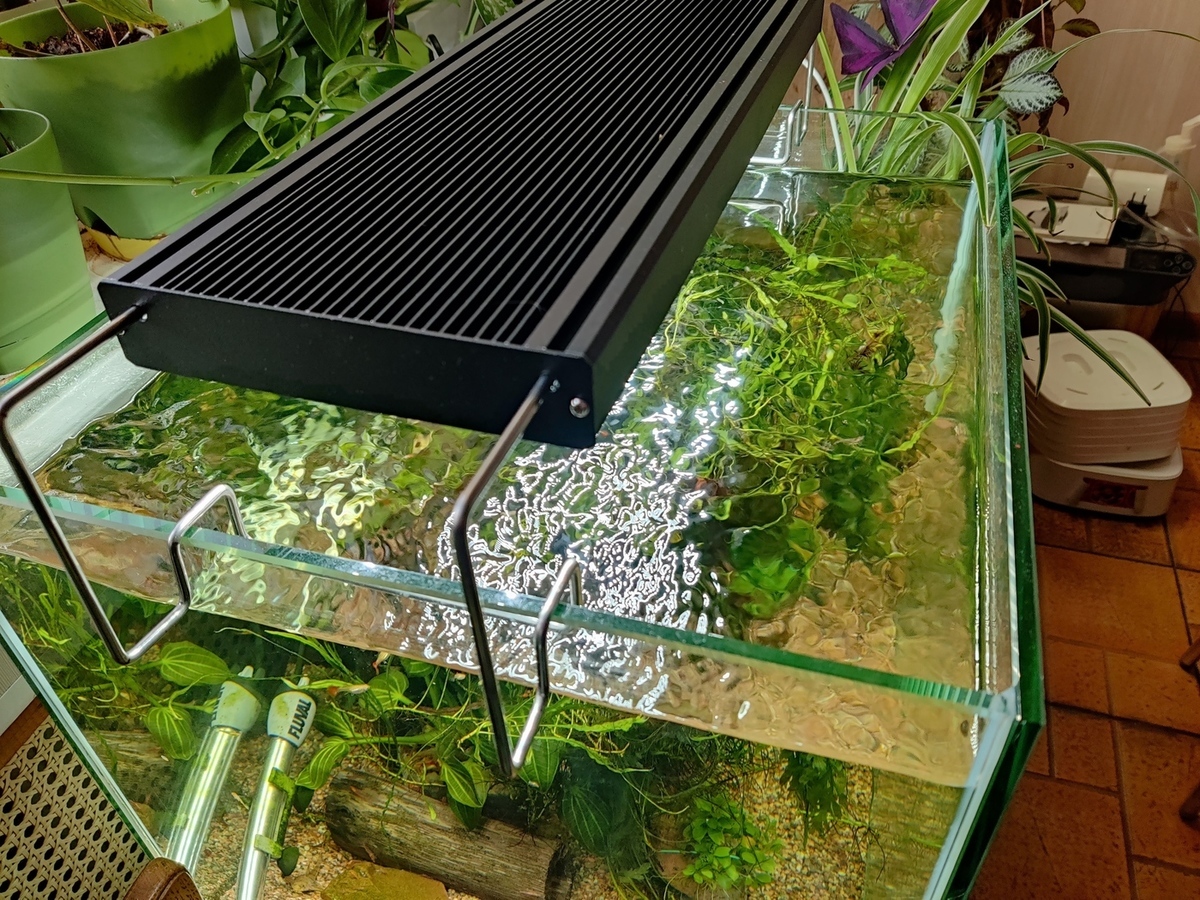

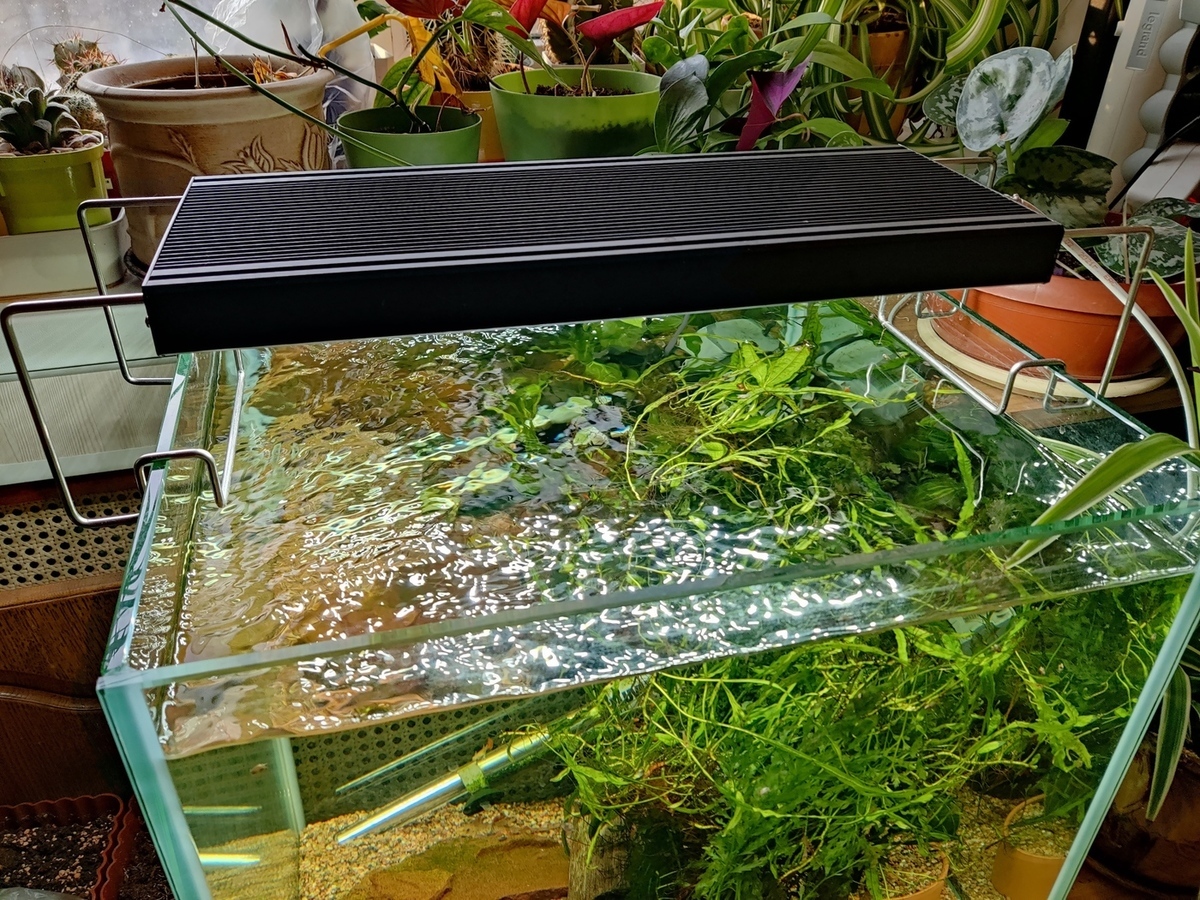

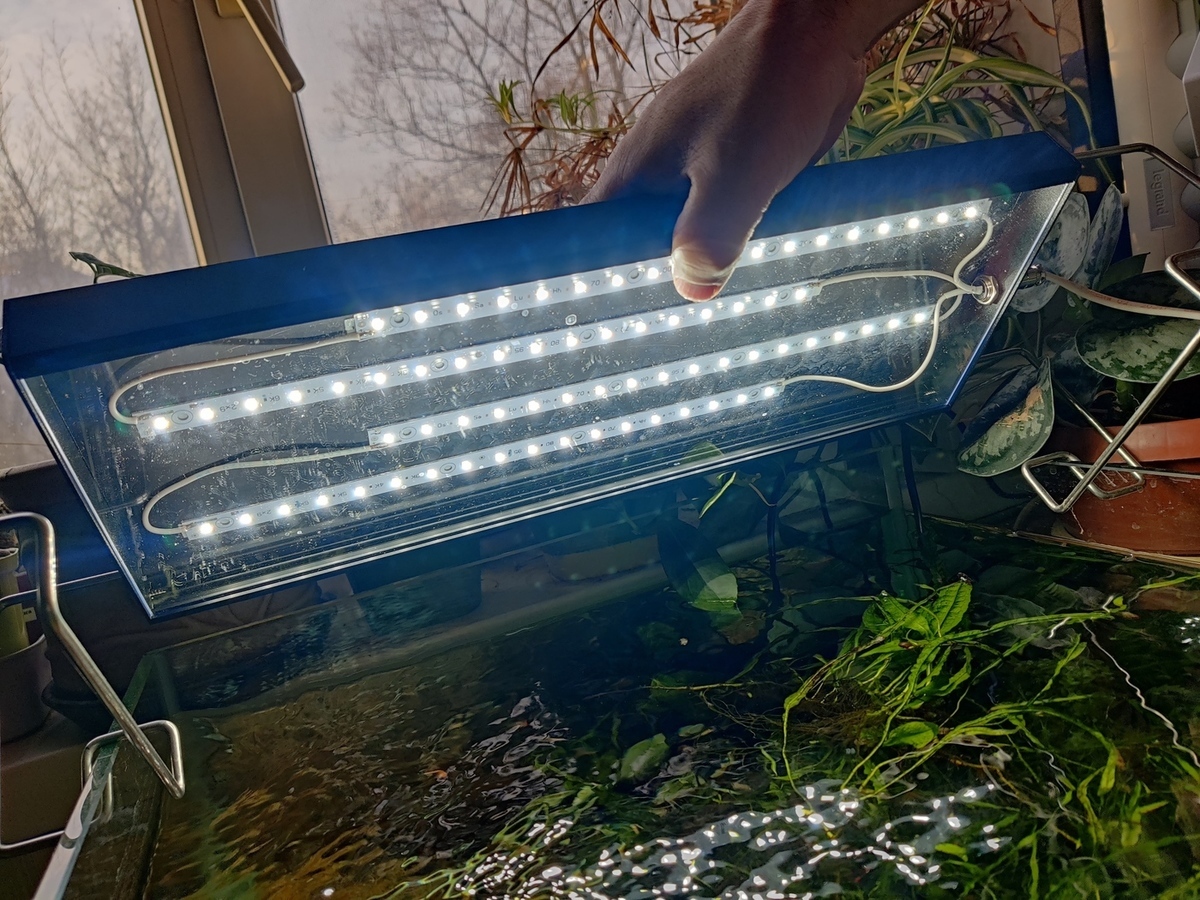

	Human77 драйвер ELG-100-C700B-3Y, брал в электронщике, регулировка - переменный резистор 50кОм, рассветов -закатов не делал. Профиль - купил в группе VK Аквариумные светильники NEON, там же покровное стекло, заглушки, держатели на стекло. Линейки клеил двухсторонним термоскотчем, купил его вместе с линейками в светоспектре. Линейки купил 6500 - 4 шт, на почти кубик 40*45*40h. Сейчас бы взял пару 6500 и пару 4000. Насчет радиатора - хотел как можно более гладкий, ровный, с минимальной высотой ребер и плоский, ничего лучше не нашел. Для драйвера сделал коробку из короба СКС с заглушками. Изменено 4.12.22 автор chew
	2022-12-0404/12/2022 10:17:30 #3049860 Нравится Human77, KoRvin

KoRvin Свой на Aqa.ru 10033 6785 Москва 6 час.	Ответить
	Вячеслав666 светит хорошо Я когда в 2012 году собрал свой первый светильник тоже был чрезвычайно горд собой и доволен им. Мне казалось, что я сделал лучший в мире светильник! Мощный, яркий, энергоэффективный, растения хорошо растут, что ещё надо? Сейчас же я понимаю что был тогда наивен, и этот колхоз даже показывать должно быть стыдно. Ваш светильник безусловно лучше но и в нем я вижу грубые ошибки, о которых говорю.
	2022-12-0505/12/2022 13:47:37 #3050039
